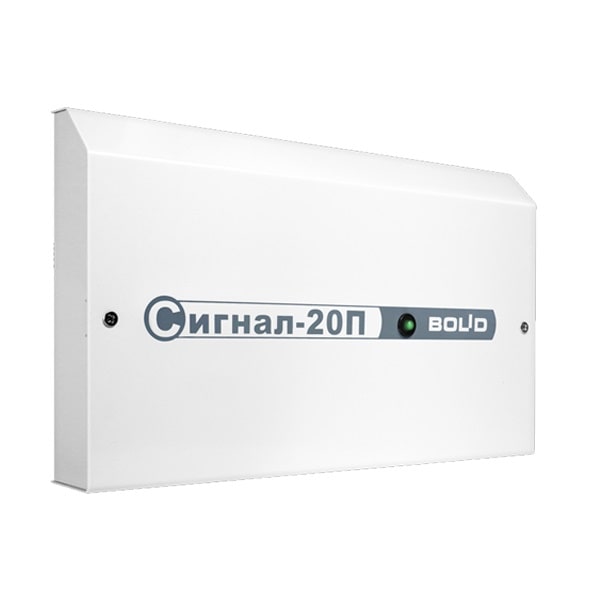

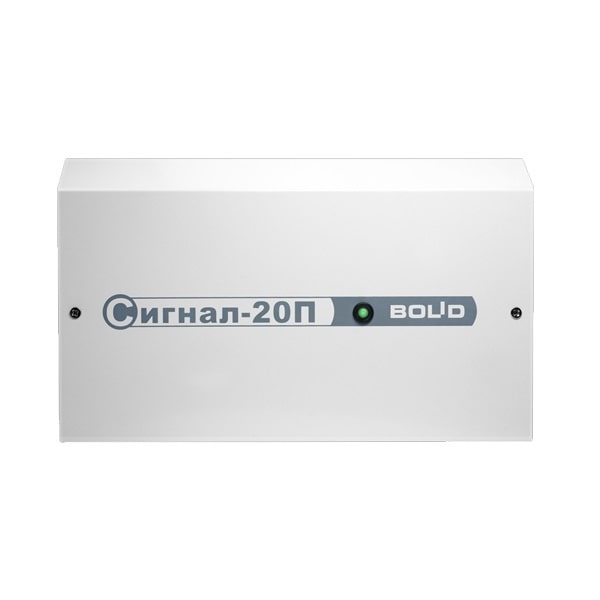

Предназначен для использования в составе ИСО “Орион” для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.

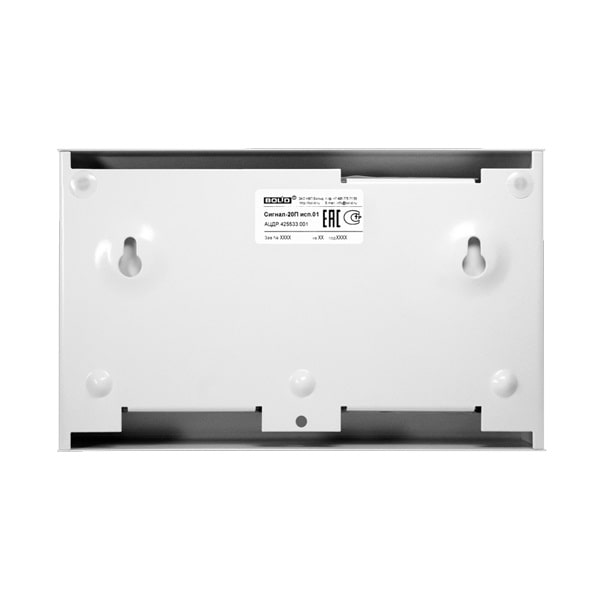

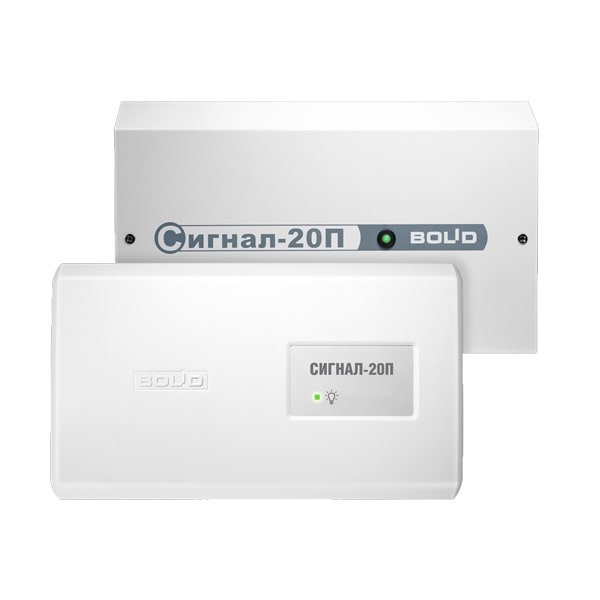

Отличие “Сигнал-20П” от “Сигнал-20П исп.01” состоит в материале и размере корпуса.
Основные характеристики:
| Степень защиты корпуса | IР20 |
|---|---|
| Средний срок службы | 10 лет |
| Выходы | 5 шт. |
| Рабочий диапазон температур | от -30 до +50 °C |
| Относительная влажность | до 98% при +25 °C |
| Программирование блока | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип крепления | настенный навесной |
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления | 1 кОм для охранных ШС 100 Ом для пожарных ШС |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй» | 20 кОм для охранных ШС 50 кОм для пожарных ШС |
| Напряжение на каждом входе ШС | 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
| Световая индикация | 1 индикатор отображения режимов |
| Встроенный звуковой сигнализатор | нет |
| Датчик вскрытия корпуса | микроконтакт |
| Энергонезависимый буфер событий | 4096 сообщения |
| Интерфейс | RS-485, протокол “Орион”, “Орион 2.1” |
| Питание блока | от внешнего источника постоянного тока |
| Напряжение питания | 10,2 ÷ 28,0 В постоянного тока |
| Количество вводов питания | 2 |
| Готовность к работе после включения питания | не более 3 с |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton |
| Управление светодиодами считывателя | Двумя светодиодами (зеленым и красным). Сигнал управления “+5В КМОП” с ограничением тока при прямом подключении светодиодов на уровне 10 мА |
| Управление звуковым сигнализатором считывателя | Нет |
