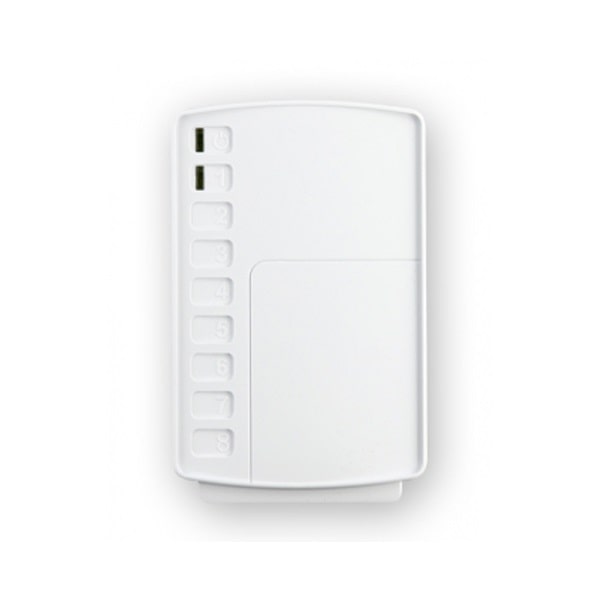

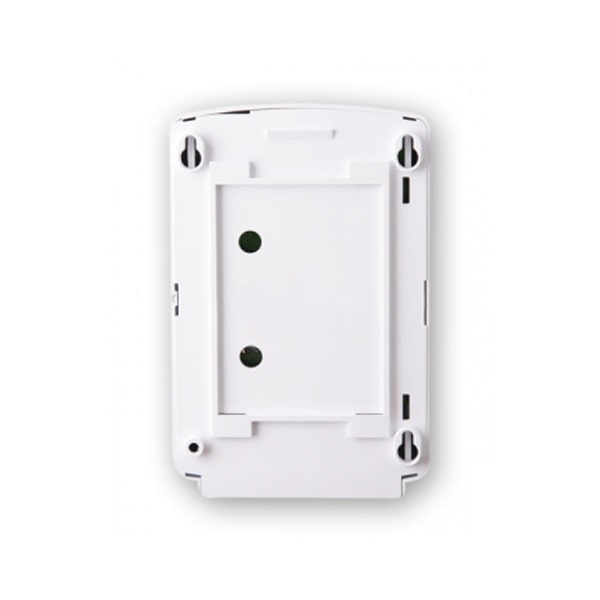

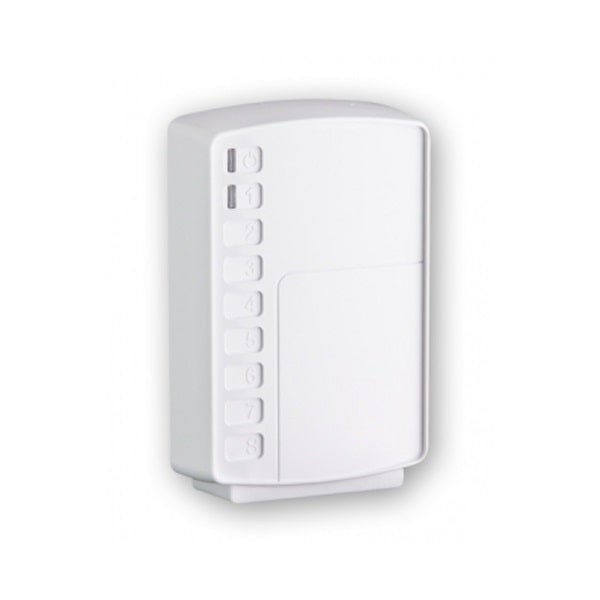

Блок реле Астра-824

—работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)* или автономным радиорасширителем РР Астра-РИ-М;
—выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.
Особенности

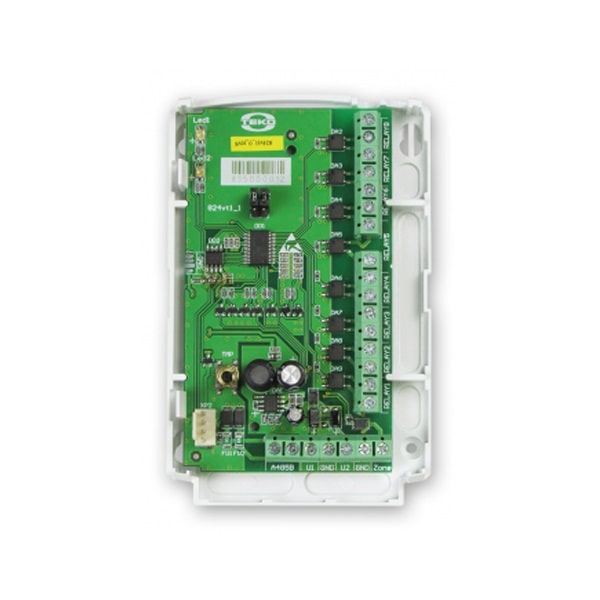

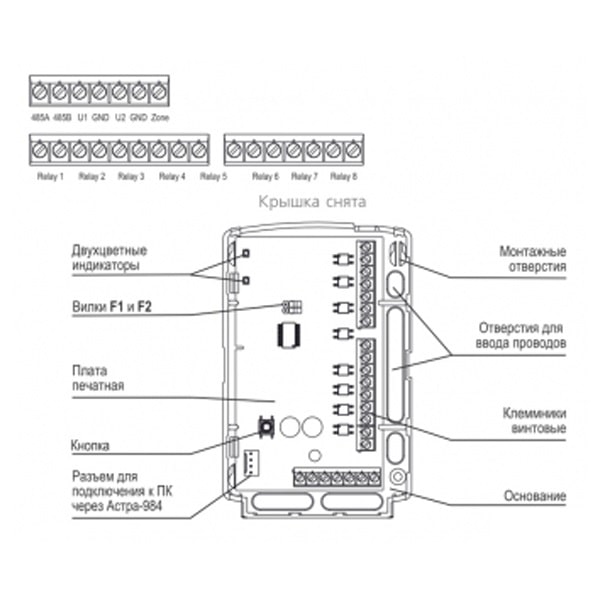

—8 сигнальных реле с группами контактов на размыкание;
—выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
—два светодиодных индикатора:
—состояния основного и резервного питания,
—состояние связи с центральным управляющим устройством с учетом собственного вскрытия.

Основные данные
—цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП* или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
– поддержка до 250-ти устройств на линии связи со стороны ППКОП*,
– поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
– скорость в линии 9,6 кбит/с;
—при работе с ППКОП*:
– каждому выходу блока присваивается системный номер при настройке ППКОП;
– управление выходом обеспечивается при условии его привязки к логическим разделам;
– поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
– при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
– обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
– программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro*;
—при работе с РР Астра-РИ-М автономным:
– каждому выходу блока присваивается системный номер при настройке РР;
– управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
– программирование выходов производится с помощью программы Pconf-RR.
